Всеядная мультимедия, управляемая штатными кнопками на руле

[Андреичъ 1 143]

Всем привет!

Закончил недавно проект на базе овоща жены, скоро сделаю аналогично в своей красненькой. Делюсь поэтапным опытом.



Итак, тема интересна тем, кто не боится выкинуть штатную Оперу. Ну впринципе тем, кто боится, тоже может быть интересна. Для реализации проекта понадобится или ЛЮБАЯ магнитола, в которой есть видео-вход (не обязательно навороченная мультимедийка за много тыщ), или, если уж так не хочется менять сток, подойдет любой монитор с видео-входом, коих сейчас море и в козырьках, и в зеркалах, но я вижу самый простой вариант - парковочный, которому цена 1000р. на китайэкспрессе:



В моем случае - это Alpine IVE-535bt

У него есть радио, блютус, хендсфри, камера заднего вида...нет только мультимедийных возможностей. Ситуация будет исправляться мультимедийным плеером. Мой выбор пал на Iconbit HDS41L



Впринципе вы можете использовать любой другой по вкусу, сейчас есть множество разновидностей на рынке, самые популярные из них - Dune и WDTV,но! Для тех кто ГЛУБОКО В ТЕМЕ (надеюсь есть такие среди гонщегов ) скажу, что этот плеер даёт чистый BitPerfect цифровой поток в свои цифровые выходы (а их два, коаксиал и оптический). Из полезного функционала всевозможные входы и выходы и, что немаловажно, питание 12В - т.е. подключить его можно к АКБ напрямую

Стоимость его на Авито от 1000 до 2000р. Всего лишь!

Плеер имеет маленький размер и с небольшим распилом бардачка идеально встаёт даже в крохотный ящик корсы:

При этом имеем удобный доступ для флэшек и жестких дисков:

Таков финальный вид с подключенным жестким диском:

Это в овоще жены, в моей OPCшке стоит WDTV Live абсолютно аналогичным способом:

И вот теперь начинается самое интересное, когда приходится брать в руки паяльник. Из плеера необходимо удалить ИК-приемник. Это крайне не сложная процедура:

И вынести его на удлинителе ЗА бардачок:

(дырка сзади бардачка у меня для других нужд, не обращайте внимания)

А дальше вопрос управления решается при помощи Ардуино

Кто не знает - это многоцелевой программируемый микроконтроллер.

Если коротко, то мы будем снимать сигнал с адаптера для рулевых кнопок и подрулевого лепестка, а в зависимости от нажатых кнопок передавать ИК-команды на плеер.

Рулевой адаптер продаётся в магазине, фирм Trioma или Connects2 например, думаю многие из тех, кто менял штатную магнитолу, знают о таком:

Подрулевой лепесток с поворотным механизмом нужен вот такой:

Устройство на столе выглядит так:

Так выглядит устройство упакованное в корпус и готовое к установке:



Ставится оно за бардачком, напротив выпаянного ИК-приемника плеера:



Результат работы программы в устройстве можно увидеть на видео:



Мне кажется сложно придумать что-то более простое и удобное)

Если вдруг кому-то из вас будут интересны технические подробности или нужно будет повторить данную реализацию, спрашивайте - отвечу!

[GUN2 55]

Похожее хочу замутить на Зафире но через САN адаптер:)))

[milv0rm 174]

Жёсткий диск в машине сколько проживет интересно?

[Андреичъ 1 143]

35 минут назад, milv0rm сказал:

Жёсткий диск в машине сколько проживет интересно?

4 года живет и еще два раза по столько же проживет. Какова природа столь диких предрассудков?

[milv0rm 174]

2 часа назад, Андреичъ сказал:

4 года живет и еще два раза по столько же проживет. Какова природа столь диких предрассудков?

Природа в опыте постройки 2-х CarPC. Правда там винты внутренние были. Не любят они вибрации и перепады температуры зимой. Дохли быстро пока ссд не поставили.

[Андреичъ 1 143]

8 часов назад, milv0rm сказал:

Природа в опыте постройки 2-х CarPC. Правда там винты внутренние были. Не любят они вибрации и перепады температуры зимой. Дохли быстро пока ссд не поставили.

у кар-писишников просто очень редко всё получается стабильно и с первого раза))) что-то да обязательно должно полыхнуть по несколько раз, софт должен 100% заглючить, а в итоге стабильности так и не получится, просто вы научитесь жить с этим))

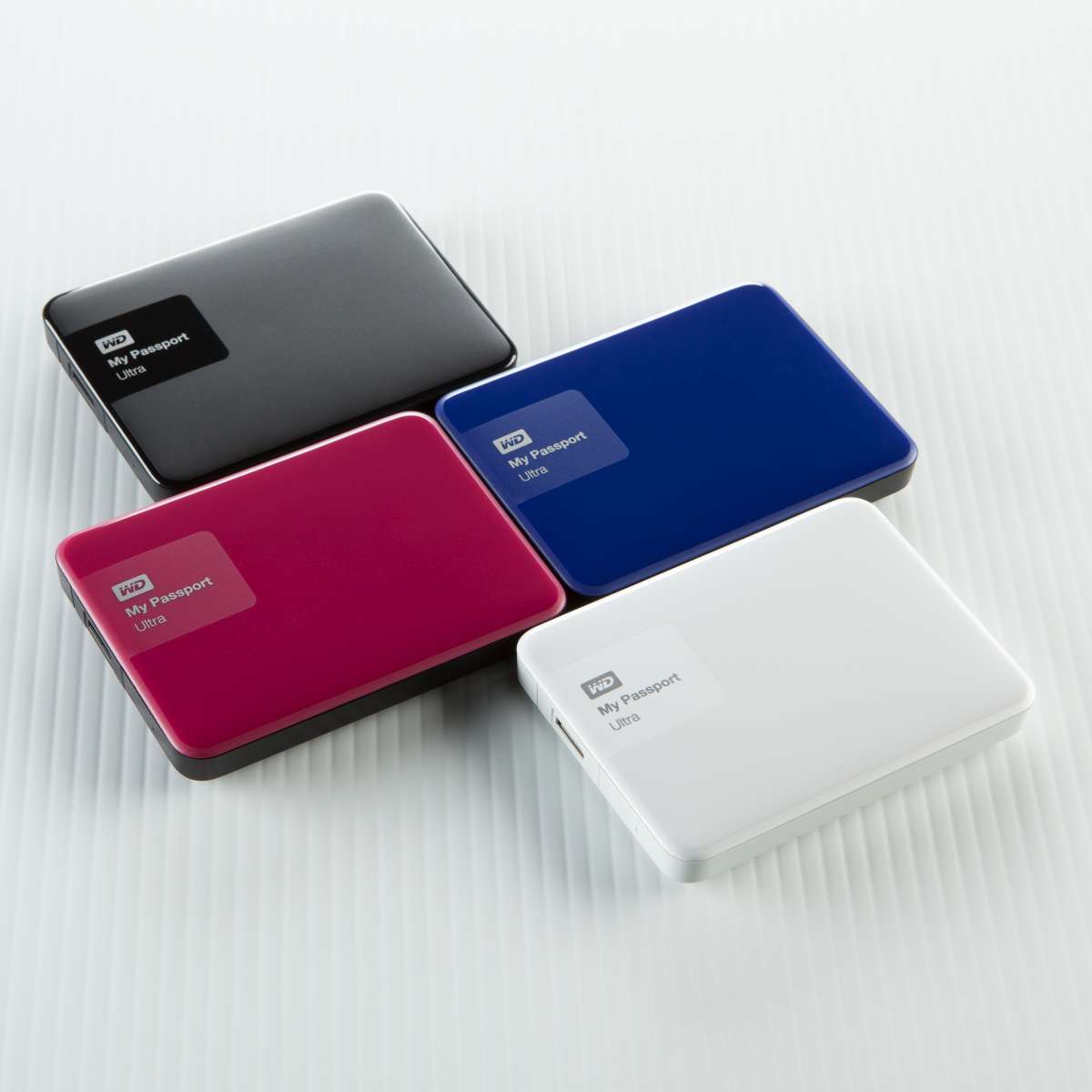

В одной машине живет вот такой:



Вот такой в другой машине:



Единственное что, я немного подразбил разъём usb3.0, но как говорится изолента рулит
